| 中性子非弾性・準弾性散乱を用いて高分子ガラス転移現象を動的観点から調べてきました。その結果、ピコ秒領域にボソンピークおよび速い過程を見いだしました。また、高分子に特有なE-過程を見いだし、それを高分子鎖のコンフォメーション変化に帰属しました。全データをまとめて、ガラス形成高分子ポリブタジエンの緩和時間地図を作製し（Fig.1)、高分子ガラス転移の描像をまとめました（Fig. 2) |

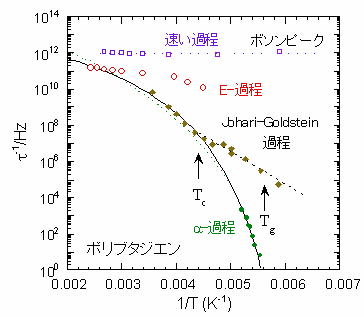

| Fig. 1. ポリブタジエンの緩和時間地図 |

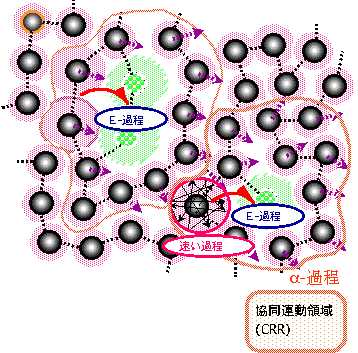

| Fig. 2. 高分子ガラス転移の模式図 |
| ポテンシャル中での速い過程、コンフォメーション変化に対応するE-過程、ガラス転移を直接支配する共同運動をするα-過程 |
| Macromolecules, 24, 1826
(1991) J. Chem. Phys., 98, 8262(1993) Phys. Rev. Lett., 73, 2344-2347 (1994) J. Chem. Phys., 104, 3841-3850 (1996) Macromolecules, 32, 1672-1678 (1999) Adv. Polym. Sci., 154, 88-141(2001) |
